蝸輪蝶閥

產品簡介

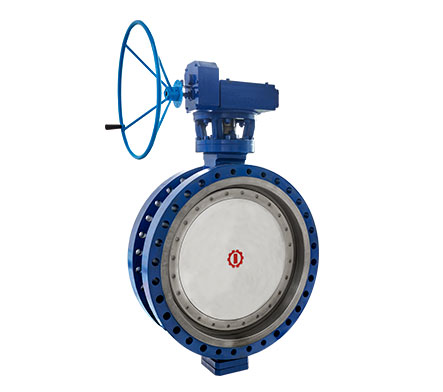

蝸輪蝶閥是采用蝸輪頭啟閉的一種蝶閥。在大口徑的管線和操作人員不方便操作的地方安裝的蝶閥，都用都采用這種啟閉十分省力的蝸輪蝶閥。這種蝶閥適用于公稱壓力≤1.6MPa的食品，醫藥、化工、石油、電力、輕紡、造紙管道上作調節流量和截流介質的作用。上海慎遠是專業的渦輪蝶閥廠家，根據大型管網要求設計的蝸輪蝶閥，閥體強度高、安全系數大，抗拉抗撕裂，結構簡單可靠,蝸輪箱開啟操作方便省力。

產品特點

1、蝶閥結構簡單，力矩小，操作方便、迅速；
2、具有良好的流量調節功能和密封性能，氣壓測試泄露為零
3、合成橡膠閥座具有耐腐蝕、耐沖蝕、尺寸穩定、回彈性好，選擇不同軟密封材料可用于水、油、氣等多種介質。
4、驅動方式為蝸輪手動機構，將手柄順時針方向旋轉90°，蝶閥即可關閉，手柄逆時針旋轉90°蝶閥開啟，安裝在閥門井中，可以加裝加長桿方便操作

制造設計標準

設計規范：GB/T 12238
結構長度：GB/T 12221
法蘭連接：GB/T 9113
試驗與檢驗：GB/T 13927

零件材料

零件名稱	材料
閥體	鑄鐵球墨鑄鐵鑄鋼
蝶板	鑄鐵球墨鑄鐵尼龍涂層板襯膠板 CF8 CF8M 2507 1.4529
密封圈	丁晴橡膠(NBR) 三元乙丙橡膠（EPDM）聚四氟乙烯（PTFE）
閥桿	45# 1Cr13
填料	O型圈柔性石墨

1.0MPa D341X-10 D341F-10 主要外形尺寸

DN	L	H	H0	A	B	D	D1	D2	n-d	重量kg
50	108	63	306	180	200	165	125	99	4-18	13
65	112	70	321	180	200	185	145	118	4-18	14
80	114	83	346	180	200	200	160	132	8-18	15.5
100	127	105	387	180	200	220	180	156	8-18	19.5
125	140	115	411	180	200	250	210	184	8-18	25.5
150	140	137	447	270	280	285	240	211	8-22	28.5
200	152	164	572	270	280	340	295	266	8-22	48
250	250	206	646	270	280	395	350	319	12-22	69
300	270	230	738	380	420	445	400	370	12-22	91
350	290	248	761	380	420	505	460	429	16-22	110
400	310	289	877	450	470	565	515	480	16-26	140
450	330	320	938	480	490	615	565	530	20-26	180
500	350	343	993	480	490	670	620	582	20-26	215
600	390	413	1131	480	490	780	725	682	20-30	290
700	430	478	1476	640	660	895	840	794	24-30	560
800	470	525	1533	640	660	1015	950	901	24-33	910
900	510	585	1655	750	860	1115	1050	1001	28-33	1500
1000	550	640	1765	850	900	1230	1160	1112	28-36	1750

1.6MPa D341X-16 D341F-16 主要外形尺寸

DN	L	H	H0	A	B	D	D1	D2	n-d	重量KG
50	108	63	306	180	200	165	125	99	4-18	13
65	112	70	321	180	200	185	145	118	4-18	14
80	114	83	346	180	200	200	160	132	8-18	15.5
100	127	105	387	180	200	220	180	156	8-18	19.5
125	140	115	411	180	200	250	210	184	8-18	25.5
150	140	137	447	270	280	285	240	211	8-22	28.5
200	152	164	572	270	280	340	295	266	12-22	48
250	250	206	646	270	280	405	355	319	12-26	69
300	270	230	738	380	420	460	410	370	12-26	91
350	290	248	761	380	420	520	470	429	16-26	110
400	310	289	877	450	470	580	525	480	16-30	140
450	330	320	938	480	490	640	585	548	20-30	180
500	350	343	993	480	490	715	650	609	20-33	215
600	390	413	1131	480	490	840	770	720	20-36	290
700	430	478	1476	640	660	910	840	794	24-36	560
800	470	525	1533	640	660	1025	950	901	24-39	910
900	510	585	1655	750	860	1125	1050	1001	28-39	1500
1000	550	640	1765	850	900	1255	1170	1112	28-42	1750
